Køb rabat Factory High Purity Calcium Metal lavet i Kina. Harvest Enterprise er High Purity Calcium Metal producent og leverandør i Kina. Calcium Metal hovedformålet med metallisk calcium er at forarbejde til metalliske calciumpartikler og derefter lave calciumjerntråd eller ren calciumtråd, som endelig bruges til raffinering af jern og stål. Dens rolle er at afsvovle og deoxidere og øge flydendeheden af smeltet stål og at fremme den hurtige stigning af indeslutninger i smeltet stål, der generelt anvendes til fremstilling af højkvalitetsstål. Metallisk calcium bruges som et dehydreringsmiddel til fremstilling af vandfri alkohol og bruges som afsvovlingsmiddel i olieindustrien, bruges til at deoxidere eller afsvovle i den metallurgiske industri. Calciumforbindelser har dog ekstremt brede anvendelsesmuligheder, især i byggeindustrien.
Køb rabat High Purity Calcium Metal Gratis prøve lavet i Kina. Harvest Enterprise er producent og leverandør af højrent calciummetal i Kina.
Første del: Sådan laver du
1. Kalcinering af marmor (CaCO3), almindeligvis kendt som brændt hvid, til brændt kalk (CaO);
2. Bland hurtigt brændt kalk (CaO) med aluminiumspulver (AL) og brug kuglepressemaskinen til at lave flade kugler med en længde på ca. 4 cm;
3. Sæt den flade kugle i reduktionstanken med en høj temperatur på 1200 grader, og evakuer derefter reduktionstanken;
4. Aluminiumspulveret og brændt kalk undergik en fortrængningsreaktion under vakuum- og højtemperaturbetingelser for at producere aluminiumoxid og metalcalciumdamp;

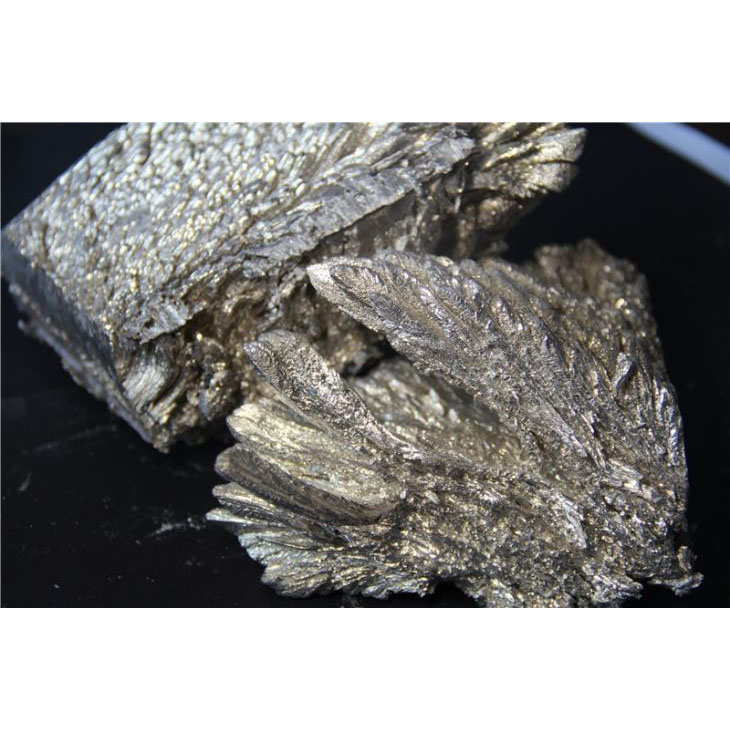

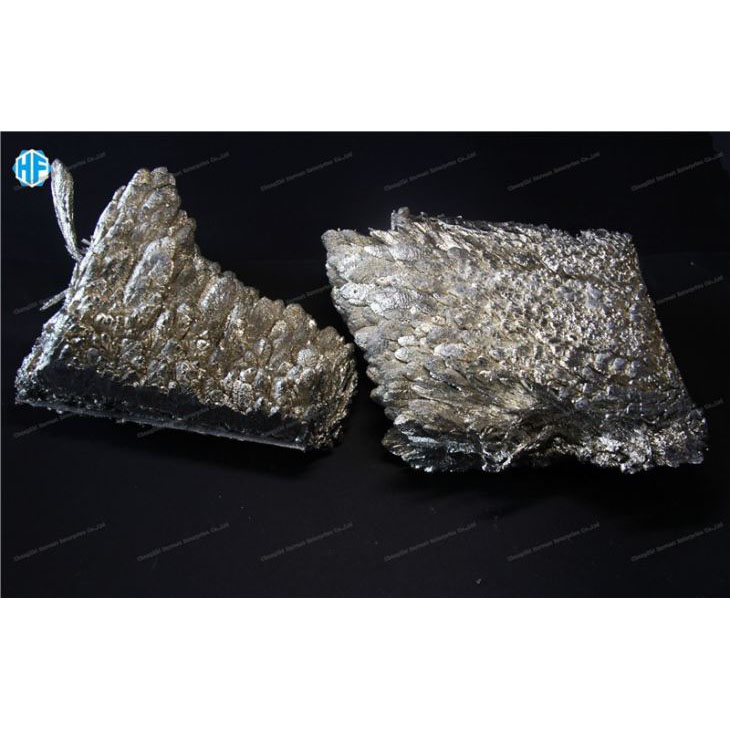

5. Den metalliske calciumdamp kondenserer i den vandkølede sektion af reduktionstanken for at danne metalliske calciumkrystaller;
6. Efter afkøling kan metalcalciumkrystallerne forarbejdes til metalcalciumprodukter med de nødvendige specifikationer, såsom metalcalciumpartikler og metalcalciumpulver.
Anden del: Sådan får du
Generelt er der tre metoder til at få High Purity Calcium Metal. Reduktionsmetode, elektrolytisk metode og calciumraffinering

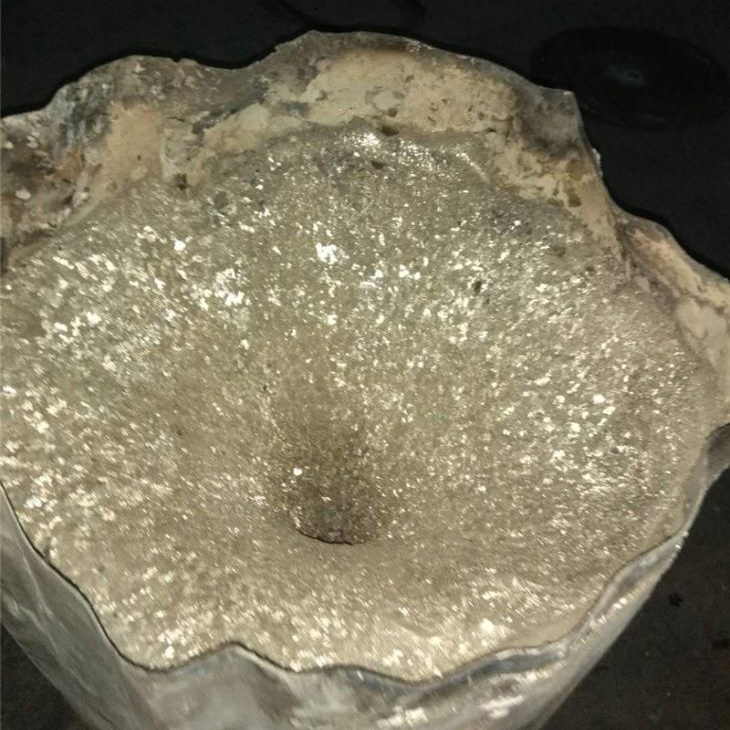

1. Reduktionsmetoden er hovedmetoden til fremstilling af metallisk calcium. Generelt bruges kalksten som råmateriale, kalcineret til calciumoxid, og aluminiumpulver bruges som reduktionsmiddel. Det calcinerede, knuste calciumoxid og aluminiumspulver (reduktionsmiddel) blandes jævnt i en vis mængde, presses til en blok og reagerer under 0,01 vakuum og 1050-1200 â temperatur for at generere calciumdamp og calciumaluminat (aluminiumoxid). reduceret calciumdamp krystalliserer ved 750-400 ° C. Det krystalliserede calcium smeltes under beskyttelse af argon for at opnå en tæt calciumbarre. Genvindingsgraden for calcium produceret ved reduktionsmetoden er generelt ca. 60%.
2. Den tidligere calciumelektrolysemetode er en kontaktmetode. I denne metode er råvareforbruget stort, opløseligheden af metallisk calcium i elektrolytten er høj, strømeffektiviteten er lav, og produktkvaliteten er dårlig (ca. 1 % klor) osv. For at forbedre disse mangler, senere kontaktmetoden er forbedret til elektrolysemetoden med flydende katode.
3. Calciumraffinering: Kalcium med høj renhed kan opnås, efter at industrielt calcium er yderligere forarbejdet ved højvakuumdestillation. Generelt styres destillationstemperaturen til 780-820 ° C, og vakuumgraden er 1 × 10-4. Destillationsbehandling er mindre effektiv til at rense chlorid i calcium. Nitrogenforbindelser kan tilsættes under destillationstemperaturen for at danne dobbeltsalte. Ved at tilsætte nitrider og rense ved vakuumdestillation kan summen af urenhedselementer klor, mangan, kobber, jern, silicium, aluminium, nikkel osv. i calcium reduceres til 1000-100ppm, det vil sige 99,9% -99,99% høj renhed calciummetal.
Tredje del: Hoveddata
|
Ca Min % |
Urenheder max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
Type 2: Ca Min99,5 %
|
Ca Min % |
Urenheder max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Type tre: Ca Min 99,85 %
|
Ca Min % |
Urenheder max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Type fire: Ca Min 99,95 %
|
Ca Min % |
Urenheder max % |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Fjerde del: Form

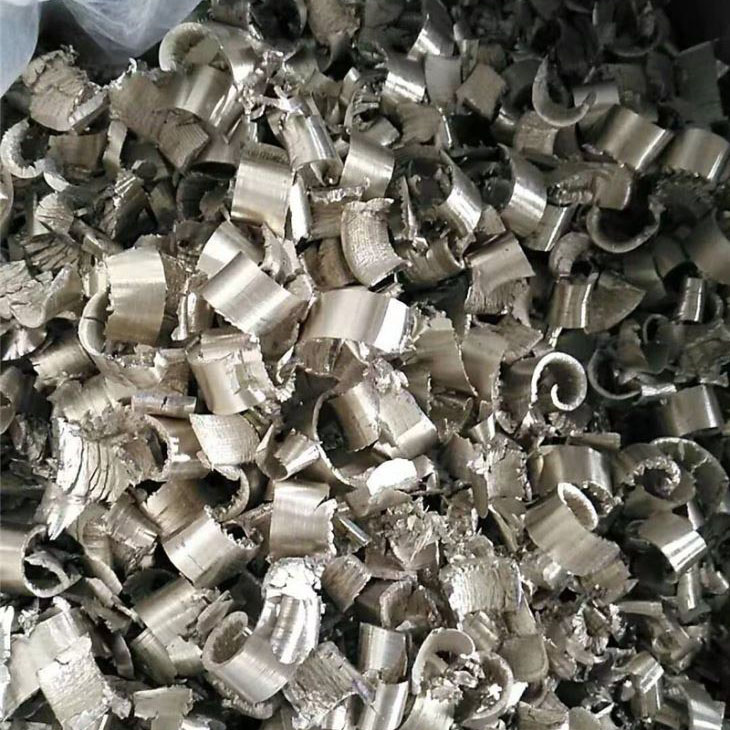

Drejning: 80 kg/ nye tromler, 6.4MT/80 tromler/20âFCL; 12,8MT/160drums/40âFCL

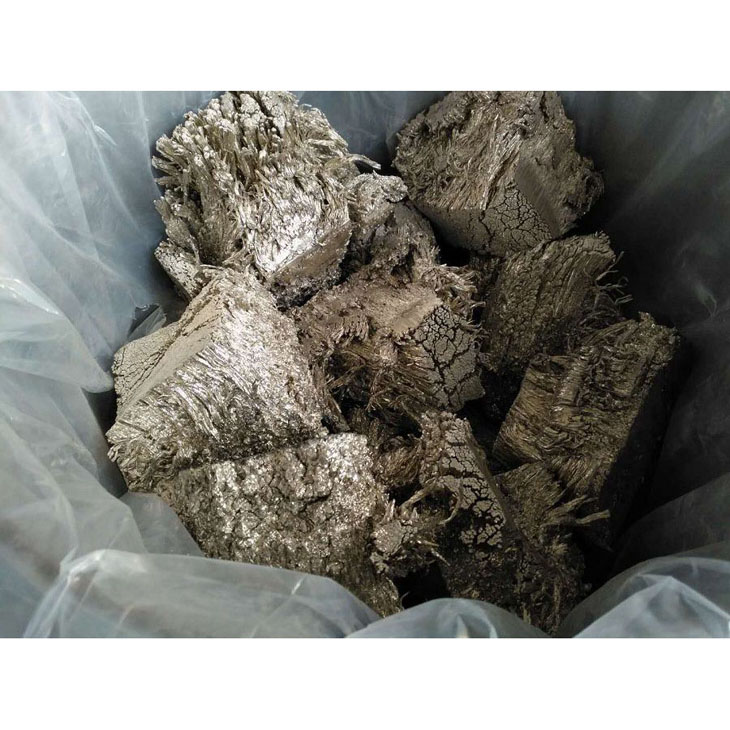

Klumper: 125 kg/nye tromler; 10MT//80 tromler/20âFCL; 20MT/160drums/40âFCL

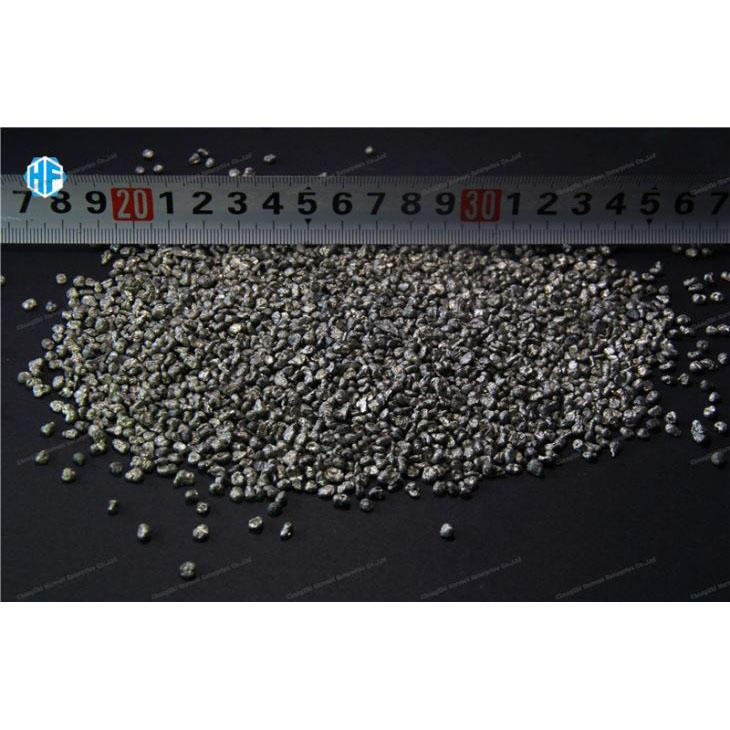

Granulat: 175 kg/nye tromler; 14MT//80 tromler/20âFCL; 28MT/160drums/40âFCL
(Bemærk: Tromlerne indvendigt med to lag plastikfilm. Alle tromlerne bestod FN-testen, har kapacitet for Argon)
